Bases para protectores de sobretensiones

4507
0

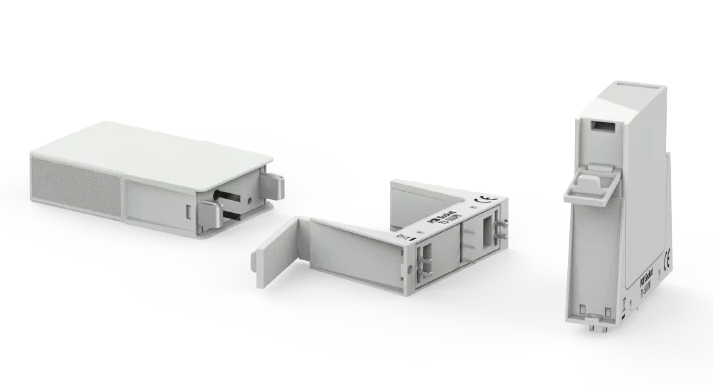

Ideales en sistemas AC y fotovoltaicos, estas nuevas bases para protectores de sobretensiones monopolo en PCB se utilizan en aquellos proyectos con una gran concentración de SPD en muy poco espacio.

El grupo Raycap, grupo a la vanguardia en la investigación y producción de varistores y de protectores contra sobretensión y distribuida en España por DISMATEL, anuncia su nueva gama de bases para dispositivos protectores contra sobretensión (SPD) monopolo de montaje en PCB.

Compuesta por modelos para sistemas AC y fotovoltaicos, esta familia de bases para protectores se dirige principalmente a aquellos proyectos con una gran concentración de SPD en muy poco espacio.

Así, con un diseño IP20 poseen una cubierta termoplástica (UL 94 V-0), contactos remotos (RC) opcionales y un formato 1 TE (DIN 43880), operan en el rango de temperatura de -40 a +85 °C y a una altura de hasta 4000 metros.

Modelos para sistemas AC

En primer lugar, las bases para protectores de sistemas AC (PCB Socket T2(-R)), que ofrecen una solución de Clase I+II -Tipo 1 o de Clase II – Tipo 2, se instalan fijándolas en placas de circuito impreso PCB, pudiendo configurarlas para todas las redes posible. Además, cumplen los estándares IEC 61643-11:2011 y EN 61643-11:2012.

Sus características eléctricas (IEC) abarcan tensión AC nominal de 50/60 Hz (Uc/Un) de hasta 600 V, tensión operativa continua (AC) máxima (Uc) de 880 V, corriente de descarga nominal de 8/20 µs (In) de hasta 25 kA, corriente de descarga máxima de 8/20 µs (Imax) de 65 kA y ratio de corriente de cortocircuito (ISCCR) de hasta 25 kA. Como dato importante, poseen también señalización de estado del módulo varistor que soportan pudiéndose monitorizar el funcionamiento de este.

Modelos para sistemas fotovoltaicos

Bases para protectores de sobretensiones

Y, por otro lado, las bases para sistemas fotovoltaicos (PCB Socket T1/T2 PV(-R)), por su parte, se colocan en cuadros string box e inversores y son idóneas con modos de protección (+)-PE, (-)-PE y (+)-(-).

Los modelos T1 tienen una categoría EN/UL Tipo 1, Tipo 2 y Tipo 1CA, en tanto que las unidades T2 poseen una categoría Tipo 2 y Tipo 1CA. Todas las bases cumplen las normativas EN 50539-11:2013+A1:2014, IEC 61643-31:2018 y UL 1449 (cuarta edición).

Además, entre sus características eléctricas (EN) destacan una tensión operativa continua máxima (UCPV) de 750 V, corriente de descarga nominal de 8/20 µs (In) de hasta 20 kA y corriente de descarga máxima de 8/20 µs (Imax) de 40 kA. También se distinguen por una tensión DC permitida (Vpvdc) de hasta 750 V.
