Protectores efectivos para personas en transportes

4273
0

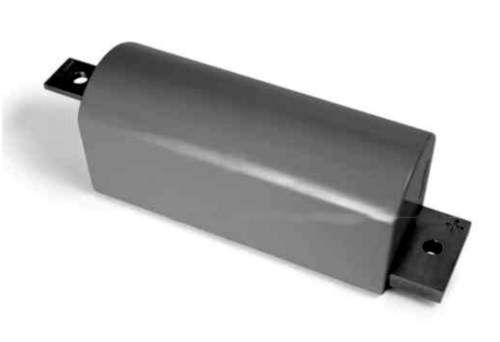

Los protectores efectivos de la serie RVL son adecuados para la protección de las personas frente a tensiones de contacto inadmisiblemente altas que puedan aparecer en condiciones de funcionamiento o de cortocircuito, debidas al potencial del carril o que puedan aparecer en condiciones de avería, cuando se produce una conexión entre la línea aérea de contacto y un elemento conductor no conectado intencionadamente al circuito de retorno.

El grupo Raycap, grupo a la vanguardia en la investigación y producción de varistores y de protectores contra sobretensión y distribuida en España por DISMATEL, anuncia la serie RVL de limitadores de tensión que está especialmente diseñada para satisfacer las necesidades de estaciones de tren y redes ferroviarias urbanas, interurbanas y de alta velocidad (AVE).

Estos modelos garantizan una protección efectiva de los trabajadores y los viajeros contra tensiones táctiles inadmisibles y de los equipos contra rayos y sobretensiones transitorias.

La serie RVL, que cumple el estándar ferroviario para dispositivos de limitación de tensión EN 50526-2, es rearmable y, dependiendo de la versión y la aplicación del producto, puede superar los requisitos de VLD-F, VLD-O o de ambos tipos según se describe en la normativa EN 50122-1. Además, cumple con la especificación técnica particular de ADIF ET 03.364.204.2.

El protector generalmente está conectado entre las vías (raíl de rodadura) y la estructura o tierra de tracción. Se puede instalar (con o sin soportes de montaje) en postes de catenaria, en cajas especiales para proteger múltiples equipos de señalización o telecomunicaciones, en estaciones de pasajeros, talleres y otras ubicaciones de importancia.

Funcionamiento para la seguridad de las personas

En caso de sobretensión, estos protectores efectivos limitan la tensión peligrosa a valores de seguridad muy bajos y, además, en caso de fallas del sistema (por ejemplo, cortocircuitos accidentales con las catenarias), genera una ruta conductiva duradera entre el área sobrecargada y la subestación.

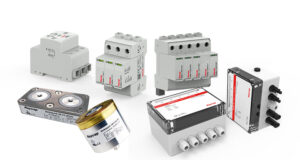

Protectores efectivos para personas en transportes

Esto da como resultado una mayor sobrecarga de corriente que puede ser detectada en la subestación, lo que permite un disparo eficiente del interruptor de seguridad.

Su funcionamiento se basa en la operación coordinada de un bloque de supresión de sobretensiones de varistores de óxido de metal Strikesorb y un bloque controlador a base de tiristores, lo que se traduce en una tensión residual muy baja.

Por lo tanto, la serie RVL proporciona una respuesta inmediata, una capacidad de recuperación garantizada para corrientes de larga duración y altas corrientes de cortocircuito, independientemente de la temperatura en un margen bastante amplio, y un funcionamiento unidireccional o bidireccional, según la versión elegida.
