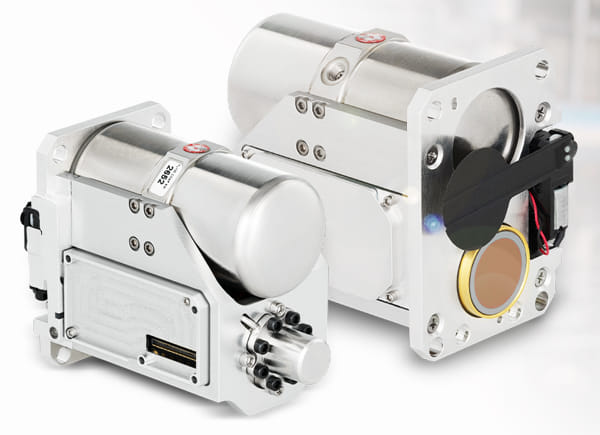

Módulo de cámara Neutrino LC OGI con resolución VGA

Con facilidad para integrarse en proyectos de seguridad, defensa e industriales, el módulo de cámara Neutrino LC OGI con resolución VGA destaca por un enfriamiento rápido.

Teledyne FLIR, fabricante especializada en soluciones de sensorización para el ámbito de la seguridad, la defensa, y aplicaciones industriales, presenta el módulo de cámara Neutrino LC OGI con resolución VGA, correspondiendo la denominación OGI responde a las siglas en inglés de detección óptica de gases.

Su resolución VGA es de 640×512 píxeles en la gama de infrarrojos de onda media (MWIR), que le permite detectar, medir y visualizar emisiones de gases de manera eficiente, mientras que su diseño está libre de las restricciones del Reglamento Internacional de Tráfico de Armas (ITAR), lo que facilita su integración en una amplia gama de soluciones.

Incorpora la tecnología de FPA (Focal Plane Array) de Alta Temperatura Operativa (HOT) de Teledyne FLIR, así cómo un micro-enfriador lineal, con lo que ofrece a los integradores una garantía de dos años, garantizando una mayor durabilidad en módulos de su clase, destacando por su tamaño reducido, peso ligero y bajo consumo energético (SWaP).

Sus características incluyen un enfriamiento rápido y un tiempo de imágen corto, operativa silenciosa y de baja vibración, siendo idóneo para dispositivos portátiles con batería, vehículos aéreos no tripulados (UAV), pequeños gimbals y sistemas de detección de fugas de gas montados fijos.

Opera en una banda espectral infrarroja estrecha de 3,3 µm, lo que le permite detectar con precisión hidrocarburos como metano, propano, butano y otros gases de efecto invernadero y compuestos orgánicos volátiles (COV).

Puede operar tanto en modo VGA para maximizar la conciencia de la escena, cómo en modo Bin para mejorar la sensibilidad a menos de 20 mK.

Especificaciones técnicas avanzadas

Cuenta con un sensor HOT MWIR de 640×512 píxeles con un tamaño de píxel de 15 µm que cubre un rango espectral de entre 3,2 y 3,4 µm. Su sensibilidad (NEdT) es inferior a 35 mK con un 50% de llenado del pozo a 25 grados, y ofrece opciones de velocidad de cuadros de hasta 60 Hz, con una nominal de 30 Hz, y un tiempo hasta la imagen de menos de 5,5 minutos en un ambiente de 23 grados. Además, incluye un obturador integral.

En cuanto a sus atributos físicos, mide 78,5×45,5×61 mm, con un peso inferior a 380 gramos. Su altura de apertura en frío es de 18,56 mm desde el FPA, y tiene un número f de 1,59.

El control del FPA se realiza a través del ROIC ISC0403, con inyecciones directas y modos de captura progresiva. Permite una integración programable del tiempo (de entre 0,01 y 16 ms) y tiene una capacidad de pozo de 7×106 electrones. Los modos ROIC incluyen funcionamiento libre, prioridad de lectura y prioridad de integración, con sincronización externa como maestro o esclavo.

En cuanto al procesamiento de imagen y controles de visualización, soporta NTSC/PAL (requiere una placa de accesorios), con optimización de imagen y controles AGC, incluyendo ecualización de histograma y DDE. También ofrece funciones de inversión y reversión, paletas de colores/LUTs en modo RGB888, y zoom continuo de hasta 8X.

Sus capacidades de video digital incluyen paralelo (24 bits/16 bits/8 bits), Camera Link y USB. La interfaz primaria es un conector eléctrico Hirose de 80 pines DF40C-80DS, con una entrada de energía de +3,3 VCC para la cámara y +12 VCC para el criocooler.
