Una manera rápida de diseñar un radar de onda milimétrica

A fin de ayudarnos en el diseño de onda milimétrica, TI ofrece distintas herramientas de hardware y software. Además de los documentos de certificación SIL-2 descritos anteriormente, TI tiene un centro de recursos de seguridad funcional al que se puede acceder desde aquí.

La seguridad funcional con la ayuda de radares de onda milimétrica

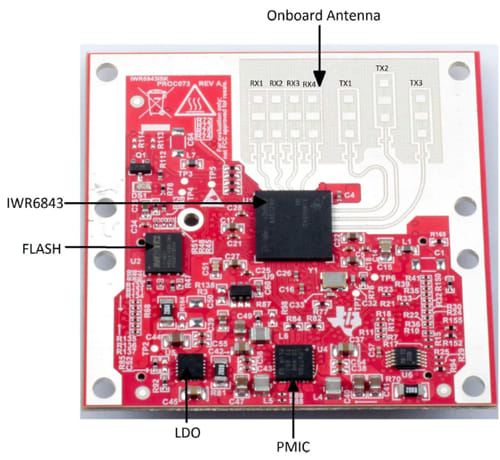

Imagen 3: la placa de evaluación TI IWR6843ISK; se pueden ver los componentes más importantes y la antena integrada (fuente: TI).

La IWR6843ISK es una placa de evaluación de sensores de onda milimétrica integral e independiente para el IWR6843, e incluye una red de antenas integradas (véase la imagen 3).

La antena de la placa de evaluación es de gran alcance (108° de azimut y 44° de elevación). Algo que mejora aún más la creación de prototipos con el IWR6843 es que la placa de sensores se puede conectar a la tarjeta portadora TI MMAVEBOOST con un conector de alta velocidad y 60 pines.

Esta tarjeta emplea herramientas de software de onda milimétrica de TI (véase más abajo) y puede hacer tareas de depuración y emulación con una conexión USB al ordenador host. Al añadir un adaptador de captura de datos en tiempo real, el DCA1000EVM (véase la imagen 4), podemos captar datos analógicos sin procesar para la analítica y el desarrollo de algoritmos.

El MMWAVEICBOOST cuenta con una interfaz Launchpad de Texas Instruments para la conexión al IDE y a la estructura de desarrollo integrada de TI.

Si hablamos de software, hay muchos componentes gratuitos en la página web de TI.

El kit de desarrollo de software (SDK) de onda milimétrica ofrece herramientas, bibliotecas y controladores para simplificar la evaluación de las aplicaciones y el desarrollo de firmware en la serie TI de sensores de onda milimétrica.

La seguridad funcional con la ayuda de radares de onda milimétrica

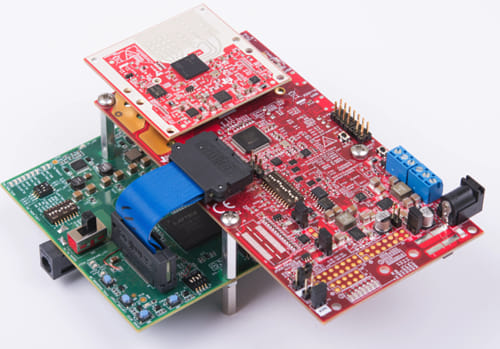

Imagen 4: el módulo de conexión inteligente de antena de referencia y sensor de onda milimétrica IWR6843ISK-ODS para IWR6843 (arriba) con la plataforma de la tarjeta portadora de sensores de onda milimétrica MMWAVEICBOOST (centro) y un adaptador DCA1000EVM de captura de datos en tiempo real para el módulo de evaluación de detección del radar (abajo) (fuente: TI).

Las herramientas industriales son un complemento para el SDK, e incluyen fragmentos de código para aplicaciones, rutinas de muestra y algunos ejemplos. Algunas demostraciones industriales incluyen el campo de la robótica, el recuento de personas y el reconocimiento de gestos.

Por último, también tenemos mmWave Studio, una interfaz gráfica de usuario para Microsoft Windows con la que es posible configurar y controlar la serie IWR de módulos de onda milimétrica y placas de evaluación.

Los ingenieros pueden obtener datos CAD para analizar fuera de línea las características de radiofrecuencia o para desarrollar y emplear algoritmos de procesamiento de señal. También es posible visualizar y posprocesar los datos CAD a través de MATLAB.

Cómo superar los obstáculos de la seguridad funcional con radares de onda milimétrica

La fabricación industrial moderna puede tener lugar en entornos pequeños y bulliciosos con muchos peligros para los empleados. Es imprescindible que los equipos de acceso y la maquinaria de producción dispongan de dispositivos de seguridad funcional en los que confiar. Los sensores radar de onda milimétrica son un método práctico, fiable y compacto sin las limitaciones operativas y ambientales de otros sensores.

Además, el sensor IWR6843 de Texas Instruments es el primer sensor de onda milimétrica con certificación IEC 61508 SIL-2, lo que es de gran ayuda a la hora de probar el producto final y certificar que cumpla con la norma de seguridad funcional correspondiente.
